Универсальный пульт управления PTZ камерами, RS232/422 Serial, Pelco D/P, Visca, Visca over IP, ONVIF, 12VDC BOLIN KBD-1010-RNV
Артикул: KBD-1010-RNV
Цена: по запросу
Есть в наличии
Работаем с 44ФЗ, 223ФЗ, 275ФЗ
Аккредитация на АСТ ГОЗ
Доставка вМосква
Самовывоз из магазина0 руб.
по предварительному заказу
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
(г. Москва, м. Таганская,
ул. Большие Каменщики, д. 6, стр. 1)
Курьером (1-2 рабочих дня)0 руб.
Самовывоз из ПВЗ (1-2 рабочих дня)0 руб.
ХАРАКТЕРИСТИКИ
Протокол управления
- Pelco P/D over RS485, Visca over RS232/RS422 Onvif, VISCA over IP
Обновление прошивки
- USB2.0 for FW Upgrade Only
Рабочая температура
- 0°C до 40°C
Масса
- 1 кг (Без опорного кронштейна)
Вход/выход управления
- RS232: RJ45 x1 RS422: RJ45 x2 LAN: RJ-45 x 1, 10BASE-T/100BASE-TX automatically detected Tally In/Contact Out: 9pin x1 USB2.0*: Type A x1
Формат сигнала управления
- Baud Rate: 2400/4800/9600/19200/38400 (For RS232, RS422） VISCA over IP communication
Разъем питания
- JEITA type 4 (12VDC), RJ45x1 for POE (IEEE 802.3af), RJ45x3 for Power Over Control
Экран
- LED
Управление скоростью
- Да, 2 ручки (Pan/Tilt, Zoom)
Рычаг для управления зумом
- С Рычаг для управления зумом
Кольцо масштабирования
- С Кольцо масштабирования
Назначаемые кнопки
- Да, 6
3-осевое одновременное управление
- Да, Pan+Tilt+Zoom
Количество камер в системе
- Позволяет контролировать до 255 камер с комбинацией использования нескольких протоколов в одной системе
Количество IP подключений
- Onvif/VISCA Over IP: 255
Количество последовательных подключений
- RS232: 7 (VISCA), RS422: 2x7 (VISCA), RS485: 255 (Pelco P/D)
Количество пультов в системе
- 255 по IP
Подсветка кнопок
- Да, многоцветные светодиодная индикация
Поддержка сторонних устройств
- Маршрутизатор/переключатель Black Magic SDI, Тип управления: RS422, Метод управления: Переключение камер с управлением PTZ
Конфигурационный файл
- Файл конфигурациии настройки клавиатуры Экспорт/импорт по IP
Выбор режима экспозиции
- Да, Button + Knob, Full Auto, Iris Priority, Shutter Priority, Manual Iris Gain, Manual Shutter Gain, Black Level
Автоматическая настройка OPW
- Да, кнопка
BLC
- Да, кнопка
Отображение статуса
- С Отображение статуса
WWBB, MIrios, dGeal iSne, Slehcutitotenr, Focus
- Да, кнопка
Регулировка усиления R, B
- Да, рычаг
Регулировка диафрагмы
- Да, рычаг
Регулировка скорости затвора
- Да, рычаг
Выбор режима фокуса
- Да, кнопка
Автофокус одним нажатием
- Да, кнопка
Ручная фокусировка
- Да, кнопка
Power/Input & Voltage
- Независимый вход питания 12 В пост. тока, допуск по напряжению 6 В ~ 48 В, POE (IEEE802.3at), питание по RS422/232 через соединительную коробку в комплекте. Передача питания до 80-100 метров, 48 В постоянного тока для использования в автомобиле
Потребляемый ток
- 6 Вт
Температура хранения
- -20°C до 60°C
Габаритные размеры
- 278 x 132 x 99,5 мм (Без опорного кронштейна)
В комплекте
- Адаптер питания и силовой сердечник (110–220 В переменного тока до 12 В постоянного тока/2 А) x1, распределительная коробка и кабель управления x 1, магнитный кронштейн x1, Tally
Аксессуары
- Адаптер RJ45 для соединителя RS232 + RJ45, Адаптер RJ45 для соединителя RS422 + RJ45
Примечания
- Доступные функции/характеристики зависят от характеристик камеры. Функции могут отличаться в зависимости от версии прошивки. *Интерфейс USB2.0 предназначен только для обновления прошивки.
Особенность
Особенность
ОПИСАНИЕ

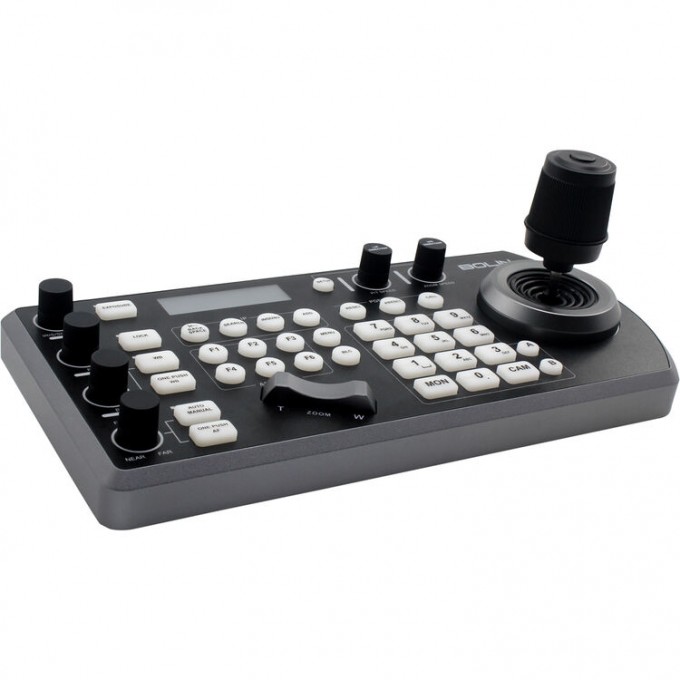

Эргономичный пульт управления Bolin KBD-1010-RNV имеет панель с полным набором предустановленных функций для легкого и быстрого доступа к функциям камеры, специальные ручки для управления различной скоростью поворота, наклона и масштабирования PTZ-камер и для четкого управления с автоматическим/ручным переключением, кнопки с подсветкой для выбора камеры и трехосный джойстик для плавных и точных движений камеры.
Пульт управления поддерживает традиционное последовательное управление и управление через IP сеть. Пульт управления PTZ-камерами KBD-1010-RNV оснащен множеством точных настроек управления для самых требовательных условий работы камеры. Это идеальный помощник по управлению множеством PTZ-камер, создание видео в основной полосе частот и комплексного решения для потоковой передачи по IP широкого спектра приложений по производству контента для удаленных студий, образования, современных систем вещания, видеоконференций, молитвенных домов и т. д.
- Смешанное управление протоколами RS232/RS422 и IP протоколом.
- Поддержка следующих протоколов передачи видео: Visca, Visca-Over-IP, Pelco D/P, Onvif IP.
- Одновременное управление до 255 IP/VISCA/PELCO-камер в единой системе.
- Возможность использования различный производителей камер в единой системе, поддерживающих протокол VISCAIP.
- Напряжение питания: 12 В постоянное, от независимого источника питания; PoE. Широкий диапазон напряжения питания – 5-48 В – обеспечивает работу на больших длинах кабельных линий, а также возможность использования в автомобиле.
Функциональность
- Простое и эргономичное управление PTZ-камерами для организации прямых трансляций и создания контента (образовательные учреждения, вещания, видеоконференции, молитвенные дома и т.д.).
- Этот компактный пульт управления оснащен высококачественным джойстиком, который позволяет осуществлять поворот (панорамирование), наклон и зумирование (увеличение) одной рукой. Зумом также можно управлять с помощью клавиши-качалки; специальные ручки и кнопки управления упрощают прямой доступ к часто необходимым функциям камеры без необходимости использования меню камеры.
- Функции быстрого доступа включают в себя управление экспозицией, выдержкой, диафрагмой, компенсацией, балансом белого, фокусом, скоростью PT (поворота/наклона), скоростью масштабирования.

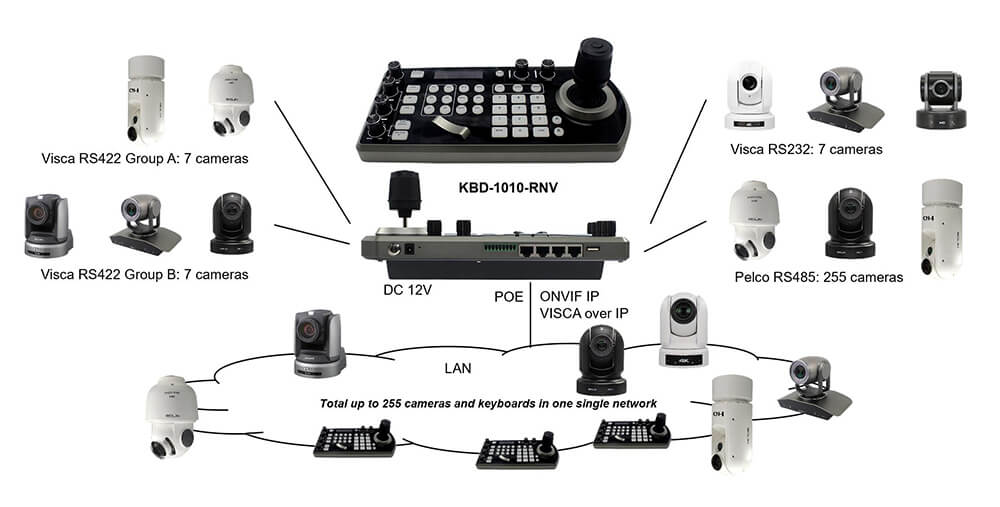

- Контроллер поддерживает протоколы последовательной передачи данных RS232/RS422, а также управление через IP. Это позволяет осуществлять управление RS232/RS422/IP-камерами, подключенных к единой системе, на одном контроллере (пульте управления).
- Благодаря управлению через IP, можно автоматически находить доступные IP-камеры, подключенные к сети, и с легкостью задавать им адреса.
- Управление через IP поддерживает протоколы VISCAIP и ONVIFIP.
- Через протокол VISCA RS422 поддерживается последовательное подключение 2 групп по 7 камер.
- В одной сети может работать неограниченное количество контроллеров и управлять до 255 аналоговыми/IP-камерами.
- Разноцветная подсветка клавиш и кнопок указывает на состояние камеры и функций управления.
- Обеспечивает экспорт/импорт конфигурации PTZ-камер через IP-интерфейс для дублирования настроек пульта управления на несколько пультов.
- До 255 предустановок камеры с памятью параметров изображения и 8 шаблонов/маршрутов для запоминания движений камеры (требуется поддержка камеры).
- 6 кнопок, которым можно назначить соответствующие функции.
- Полная совместимость обеспечивается со всеми PTZ-камерами Bolin и PTZ-камерами Sony серий BRC, SRG, а также большинством PTZ-камер на рынке, которые поддерживают управление RS232/RS422/RS485/IP.
- Совместим с Black Magic SDI video router для переключения камер на роутере с PTZ-управлением.
- Управление ПО доступно через USB или IP для актуальной производительности контроллера.
- Индикатор отображает нормальное состояние устройства, устройства в эфире и контакта.
- Доступно питание устройства через оба входа: 12 В, либо PoE. Подать питание через PoE возможно с помощью переходника, подключив к нему блок питания 12 В. Блок питания и переходник идут в комплекте. Широкий диапазон напряжения питания – 5-48 В – обеспечивает работу на больших длинах кабельных линий, а также возможность использования в автомобиле.
- Смешанное RS232/RS422 и IP управление в одной системе.
